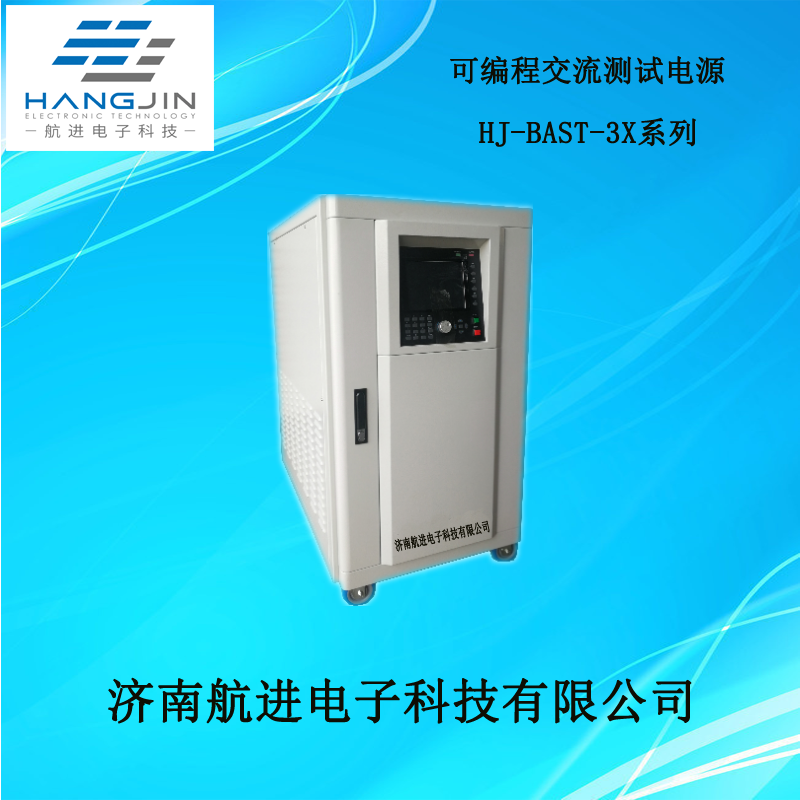

可編程交流測試電源（HJ-BAST-3X系列）
u 產品簡介

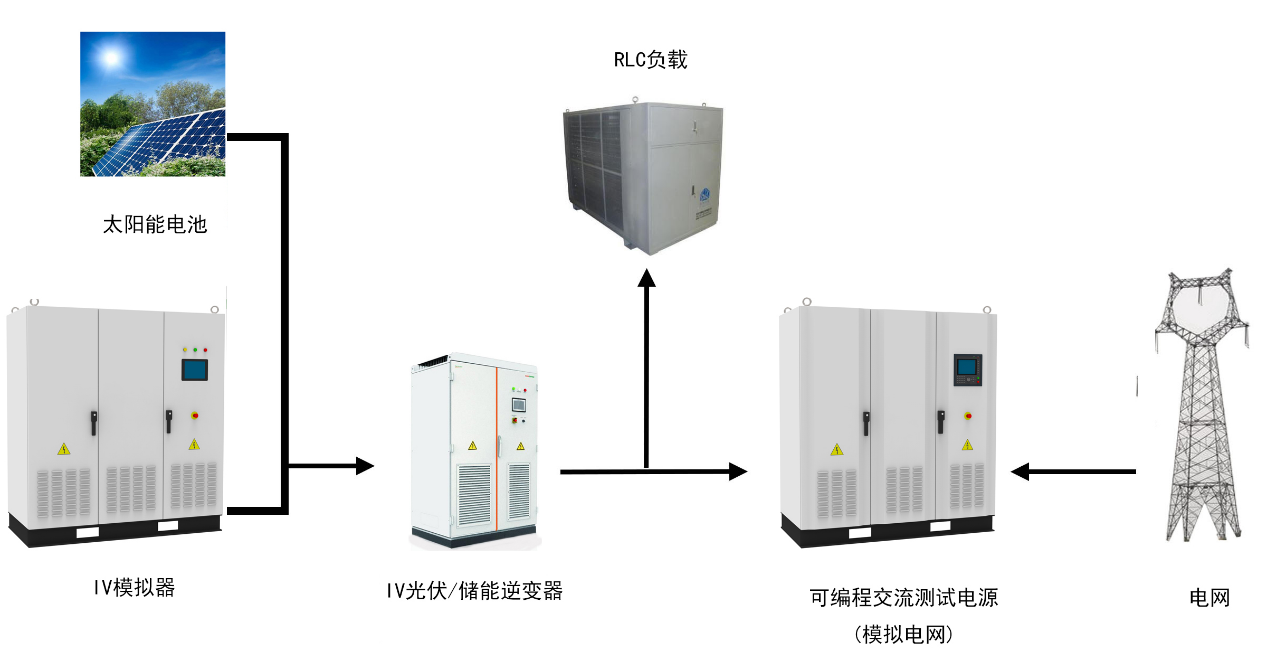

HJ-BAST-3X系列可編程交流測試電源可輸出世界各國電網電壓，并依據相關標準法規模擬各國電網正常及異常狀況，適用于實驗室、認證機構、高校、科研院所等高精密，復雜可編程的應用場合，滿足產品的設計開發、認證檢測等要求。產品不但應用于家電、電機實驗室測試，還可應用于新能源行業如儲能逆變器、光伏逆變器、風能變流器等產品并網性能測試。產品采用業內先進的數字化高頻逆變控制技術，結合高速數字控制器，實現高精度、高動態響應速度、高負載適應性、高穩定度、寬輸出范圍的正弦波輸出，具備多種輸出模式和強大的編程功能，是一款高效率高性能的電網模擬設備。
u 產品優勢
(1)具備多種輸出模式，功能強大：
n 三相標準模式：標準三相電壓輸出；
n 三相不平衡模式：三相電壓獨立設置，三相相角0.0°～359.9°可調；
n 分立單相模式：三相電壓，頻率獨立設置，相當于三臺單相電源；
n 并聯單相模式：三相并聯成大功率單相輸出；
(2)三相模式輸出采用三相解耦設計，具備全面的電網異常模擬功能：電網失真，電網波動，三相不平衡等，諧波模式下可疊加2-40次諧波；
電網失真模擬 電網波動模擬
電網三相不平衡模擬
(3)采用精準的抗沖擊技術，能夠承受負載大電流沖擊，3倍額定電流能夠承受2s，特別適用于電機、馬達、壓縮機等沖擊型設備。
(4)具備軟啟動功能，且軟啟動時間可設置，適用于電機、馬達等設備頻繁起動場合，可根據工況，設置軟啟動時間，降低沖擊電流。
(5)具備階梯、步階及漸變等序列編程測試功能，滿足IEC61000-4-11、IEC61000-4-34標準測試要求；
(6)配合LCR負載，可滿足NB/T32004-2013標準規定的低(零)電壓穿越測試要求，且低(零)電壓穿越性能可靠，不會在低電壓時與逆變器輸出產生諧振；
(7)配合LCR負載，可滿足國標規定的高電壓穿越測試要求；
(8)動態響應速度快，電壓突變反應時間在20ms以內；
(9)啟動狀態下輸出電壓、頻率可調，使用靈活；；
(10)8寸彩色液晶屏，外觀精致，操作便捷，并附帶配備數字鍵、功能鍵、旋鈕等，操作多樣化；
(11)具備Auto-Lock功能，定時自動鎖定鍵盤，防止誤接觸導致人為事故或危險；
(12)頻率分辨力0.01Hz；
(13)測量功能齊全，能夠測量電壓、電流、電流峰值、頻率、有功功率、視在功率、功率因數、電壓峰值因數等電能參數；
(14)具備人工智能監控(AI-Monitor)功能，實時監控內部電壓，電流，溫度等參數，異常情況立即報警，并提示及時處理；
(15)具備Black-Box功能，異常情況下自動記錄運行參數，便于后期查看及維修。
(16)主要元器件采用國際一線知名品牌，質量可靠，穩定耐用；
(17)關鍵指標采用多裕度設計，電壓應力，電流應力，發熱量經過加嚴型式試驗，整機可靠性高，壽命長；
(18)通訊接口標配RS232，選配RS485、GPIB、ETHERNET等。
u 規格參數
輸出容量 | 240kVA |
基本功能 | |
輸出功能 | 模擬世界各國電網電壓 |
隔離功能 | 內置隔離變壓器 |
接線方式 | 輸入端：三相四線 輸出端：三相四線/單相兩線 |
輸出參數 | |
輸出相數 | 三相四線+PE |
輸出模式 | 三相標準模式、三相不平衡模式、分立單相模式、并聯單相模式 |
輸出電壓 | 0.0～300.0V(L-N) |
電壓設置精度 | 精度：≤0.5% 解析度：0.1V |
三相標準模式、三相不平衡模式、分立單相模式 | |
額定電流 | 363.6A @ 220V |
并聯單相模式 | |
額定電流 | 1090.9A @ 220V |
輸出頻率 | 45.00～500.00Hz 注：帶載能力隨頻率升高下降 |
頻率設置精度 | 精度：≤0.02% 解析度：0.01Hz |
頻率穩定度 | ≤0.02% |
電壓失真度(VTHD) | ＜1%(線性負載) @ 45.00～240.00Hz ＜2%(線性負載) @ 240.00～500.00Hz |
反應時間 | ≤2ms |
電壓突變響應時間 | ≤20ms |
三相相角 | 120°±2°(三相標準模式) |
波峰因數 | 1.41±0.1(正弦波模式) |
源電壓效應 | ≤1% |
負載效應 | ≤1% |
效率 | ＞85% |
測量顯示 | |
顯示模式 | 8寸彩色液晶屏 |
電壓測量精度 | 精度：0.2%FS+0.2%顯示值 解析度：0.1V |
頻率測量精度 | 精度：0.02% 解析度：0.01Hz |
電流測量精度 | 精度：0.3%FS+0.3%顯示值 解析度：0.1A/1A |
功率測量精度 | 精度：0.5%FS+0.5%顯示值 解析度：0.1kW/0.01kW/0.001kW |
功能操作 | |
階梯模式 | 9999步 |
步階模式 | 100步，可999999次循環 |
漸變模式 | 100步，可999999次循環 |
低（零）電壓穿越 | 可模擬世界多國標準，最小響應時間≤20ms |
高電壓穿越 | 可模擬世界多國標準，最小響應時間≤20ms |
波形制式 | 正弦波或諧波(疊加2~40次諧波@ 50/60Hz) |
自動記憶功能 | 設置參數自動記憶，開機自動調用 |
軟啟動 | 具備軟啟動功能，軟啟動時間0.0～99.9s可設置 |
實時調整功能 | ① 常規模式啟動狀態下，可通過數字鍵、增減鍵、旋鈕調整輸出電壓、頻率設置值，并即刻更新； ② 常規模式啟動狀態下，可切換輸出波形模式，并即刻更新； |
快捷調用 | 常規模式10組快捷組； 諧波模式10組快捷組； |
保護功能 | |
過載能力 | 105%＜過載≤110% 15秒后切斷輸出 110%＜過載≤200% 5秒后切斷輸出 200%＜過載≤300% 2秒后切斷輸出 300%＜過載 立即切斷輸出 |
保護裝置 | 過流、過載、短路保護，過熱保護，輸出過欠壓、缺相保護 |
軟件保護 | 人工智能監控(AI-Monitor)功能，Black-Box功能，Auto-Lock鍵鎖保護 |
遠程接口 | |
通訊接口 | 標配：RS232 選配：RS485、GPIB、ETHERNET |
輸入?yún)?shù) | |
輸入相數 | 三相四線+PE |
輸入電壓范圍 | 380V±57V(L-L) |
輸入頻率范圍 | 45～65Hz |
工作環境 | |
工作溫度 | 0～40℃ |
工作濕度 | 20～90%RH(非凝露) |
體積重量 | |
尺寸(W×H×Dmm) | 800×1750×1420 |
重量(Kg) | 1100 |
