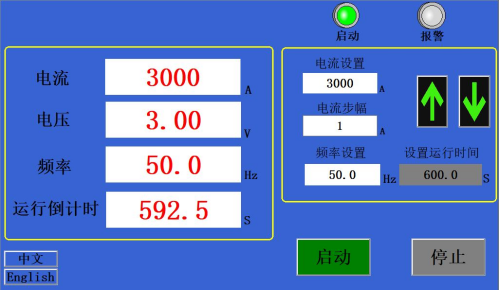

界面展示

一、產品概述

 H56系列交流恒流源采用SPWM高頻脈寬調制，IGBT實現輸出，可以調整輸出電流及頻率，響應速度快，恒流精度高、能長期穩定工作。并且能夠克服由于電網電壓波動、回路電阻變化、產品內阻變化所引起的電流變化，不受人為因素的影響；體積小，效率高，可靠性和維護成本相對于傳統調壓器方式具有明顯優勢；人機接口界面良好，能與先進的生產線系統配套使用，也可單獨使用。

1.1 產品特點

＊采用IGBT驅動及SPWM調制技術，產品穩定可靠，響應速度快，效率高，

＊采用雙閉環反饋控制，產品輸出性能穩定，

＊可調頻，輸出頻率可調節（提供多種頻率選擇），

＊可顯示實時電流、電壓、頻率、功率、功率因數、時間等多種參數，

＊具備多種通訊功能RS232/485，MODBUS-RTU 工業串行口協議及0-5V/10V模擬量，

＊具備兼容各種測試系統能力，

＊智能溫控風機控制，降低噪音，延長使用壽命

＊具有多組測試功能，可設定漸變、步階、階梯模式，可設置循環次數 （選配）

 二、主要用途及適用范圍

H56系列交流恒流源主要用于特定產品電流熱效應測試和應用的場所，

如斷路器、熔斷器、熱繼電器、磁力啟動器等保護性開關及各類變壓器等需要設定額定電流、動作電流、短路電流等熱效應進行測試的場合及校驗 驗證部門（計量所、質檢所）等單位。

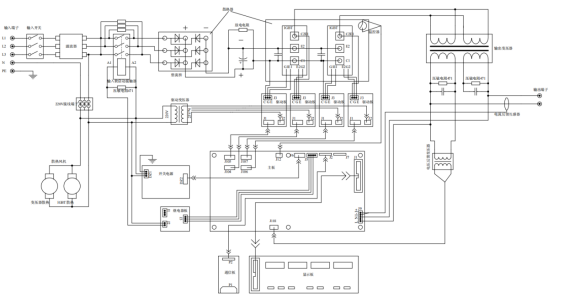

三、工作原理框圖如下：

圖1 工作原理框圖

四、技術參數：
