GB1094

電力變壓器

JB/T 9641

試驗變壓器

GB/T311.1

高壓輸變電設備的絕緣與配合

GB/T 16927

高電壓試驗技術

GB/T 15164

油浸式電力變壓器負載導則

GB2900

電工名詞術語

GB5273

變壓器、高壓電器和套管的接線端子

GB156

包裝貯運標志

GB10237

電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙

GB4793-1984

電子測量儀器安全要求

GB/T3859.2-1993

半導體變流器  應用導則

GB/T4705

耦合電容器及電容分壓器

GB7354

局部放電測量

GB10229

電抗器

型號

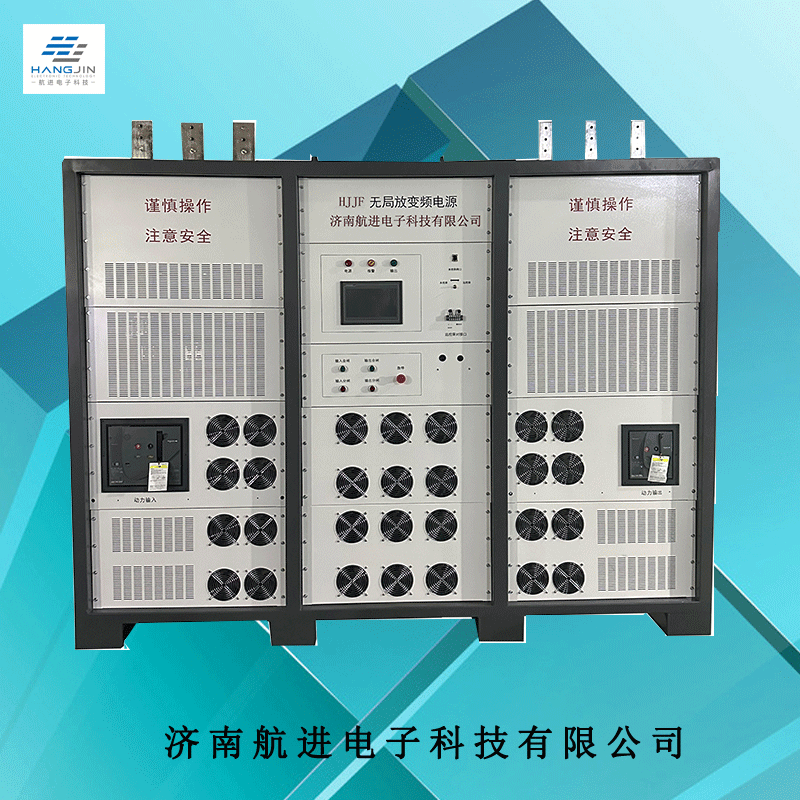

HJJF-1600K

容量

1600kVA

輸入

相數

三相三線+地線

電壓

380V ±10%

頻率

50/60Hz±5Hz

交流輸出

相數

三相四線+地線 ，變壓器隔離輸出

輸出電壓

0-1000V (L-L)

負載效應

≤±1% FS

輸出電流

923.5A

頻率

45.0-300.0Hz 可調節

調節幅值

0.1Hz

頻率穩定度

≤±0.03%

總諧波含量

≤2%（阻性負載）

波形

正弦波

源電壓效應

≤±1%  FS

負載效應

≤±1%  FS

局放放電量

≤20PC

相位角

120°±1°

顯示裝置

顯示

10吋彩色液晶LCD觸摸屏

  輸出相電壓

分辨率0.1V，精度:±(0.5%讀數+(±0.2%量程)

輸出頻率

分辨率0.1Hz，精度:±0.02%讀數

輸出電流

分辨率0.1A，精度:±(0.5%讀數+(±0.5%量程)

 輸出功率

分辨率0.1KW，精度:±（0.5%讀數+(±0.5%量程)

效率

≥85％

空氣噪音

＜80dB  (額定電壓下3米處)

控制

具有 電源 故障 輸出，指示燈及急停按鈕；

通訊

RS-485 (modbus rtu 協議) ＆ RJ-45網口 （modbus tcp 協議）

保護功能

過流、短路、過載、過熱等保護 保護裝置動作后發出報警信號，顯示故障信息

過載能力

120%  30S

抗電強度

輸入/輸出，對機殼：AC1500V/1min ,漏電流＜20mA

絕緣電阻

輸入對輸出及對機殼：≥20M (DC1000V)；輸出對外殼≥20M (DC500V)

使用環境

溫度：-10℃～40℃，濕度:10%～90%（25℃，無凝露）海波高度≤2000m

外形尺寸(W*H*D)㎜

電源主機尺寸：3200*2200*1400

重量㎏

5500
