一、無局放變頻電源基本特點
l 輸入輸出完全隔離技術，電源安全可靠；
l 采用SPWM正弦波脈寬調制技術,反應速度快，輸出穩定
l IGBT高頻靜止逆變，體積小、重量輕、噪音低、效率高；
l 采用獨特的瞬時值、有效值雙環控制方式，控制精度高，波形品質好，可適應各種負載；
l 大功率IGBT模塊及高集成模塊驅動電路，運行可靠，過載能力強，損耗低，效率高；
l 適用于阻性、感性、整流性等各種負載；
l 具有過熱、過流、短路等異常狀況保護功能；
l 具有設置參數記憶功能、快捷鍵操作；
l 電源電壓在線可調，輸出頻率可設置；
l 三相獨立的功率H橋拓?fù)浣Y(jié)構，帶三相不平衡負載能力強；
l 多種測試模式，適應各種測試調整
二、無局放變頻電源基本規格書:
型號 | HJJF-600K | |
容量 | 600KW | |
輸 入 | 相數 | 三相三線+地線 |
電壓 | 380V ±10% | |
頻率 | 50/60Hz±5Hz | |
交流輸出 | 相數 | 三相四線+地線 變壓器隔離輸出 |
輸出電壓 | 0V-800.0V (L-L) | |
電壓穩定度 | ≤±1% | |
頻率 | 45.0-300.0Hz | |
調節幅值 | 0.1Hz | |
頻率穩定度 | ≤±0.01% | |
源電壓效應 | ≤±1% | |
波形失真度 | ≤3%（阻性負載） | |
波形 | 正弦波 | |
負載效應 | ≤±1% | |
局放放電量 | ≤10PC | |
三角相位角 | 120°±2° | |

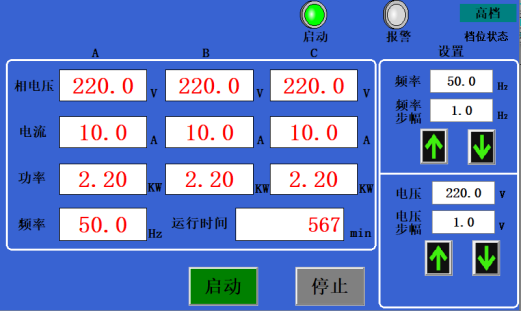

顯 示 裝置 | 顯 示 | 10吋彩色液晶LCD觸摸屏 |
輸出 相電壓 | 分辨率0.1V 精度:±0.5%讀數+(±0.2%量程) | |
輸出 頻率 | 分辨率0.1Hz 精度:±0.02%讀數 | |
輸出 電流 | 分辨率0.1A 精度:±0.5%讀數+(±0.5%量程) | |
輸出 功率 | 分辨率0.1KW 精度:±0.5%讀數+(±0.5%量程) | |
效率 | ≥85％ | |
控制 | 輸入分閘/合閘 輸出分閘/合閘 按鈕控制 （采用電動操作機構）， 具有電源 故障 輸出指示燈及急停按鈕 | |
保護功能 | 輸出：過流、短路、過載、過熱等保護 | |
抗電強度 | 輸入、輸出 對機殼：AC1500V/1min ,漏電流＜20mA | |
絕緣電阻 | 輸入、輸出 對機殼：≥20M (DC500V) | |
使用環境 | 溫度：-20℃～45℃ 濕度:10%～90% （25℃，無凝露）、 海波高度≤2000m | |
外形尺寸(W*H*D)㎜ | 2700（寬）*2200（高）*1200（深） | |
重量㎏ | 5500Kg | |
備注 | 濾波器需要外置 | |
