GB1094

電力變壓器

JB/T 9641

試驗變壓器

GB/T311.1

高壓輸變電設備的絕緣與配合

GB/T 16927

高電壓試驗技術

GB/T 15164

油浸式電力變壓器負載導則

GB2900

電工名詞術語

GB5273

變壓器、高壓電器和套管的接線端子

GB156

包裝貯運標志

GB10237

電力變壓器絕緣水平和絕緣試驗外絕緣的空氣間隙

GB4793-1984

電子測量儀器安全要求

GB/T3859.2-1993

半導體變流器  應用導則

GB/T4705

耦合電容器及電容分壓器

GB7354

局部放電測量

GB10229

電抗器

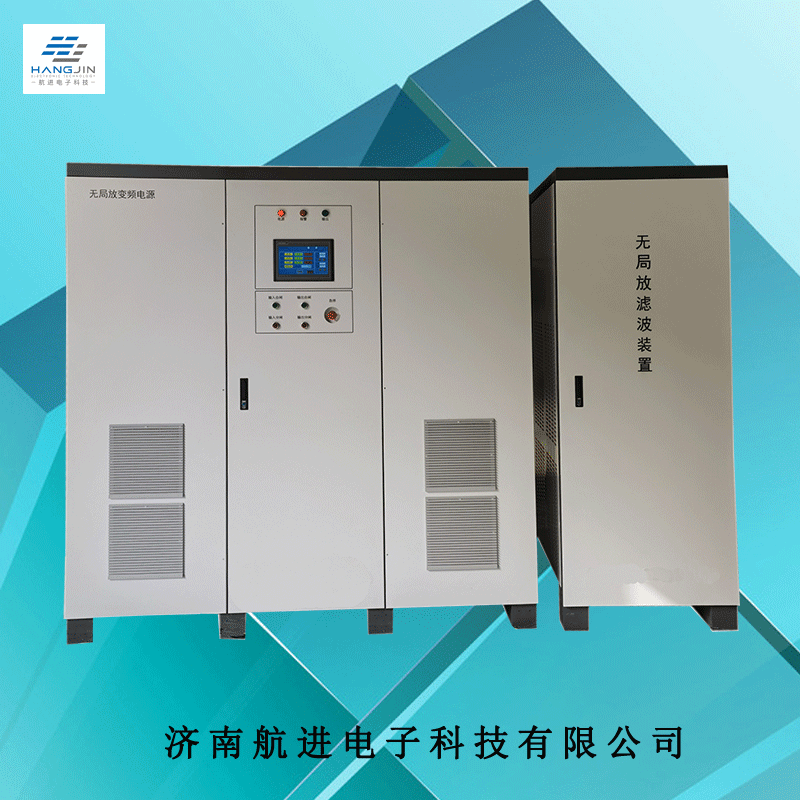

型號

HJJF-500k

容量

500kVA

輸入

相數

三相三線+地線

電壓

400V ±10%

頻率

50/60Hz±5Hz

交流輸出

相數

三相四線+地線，變壓器隔離輸出

輸出電壓

0-1000V (L-L)

電壓穩定度

≤±1%

頻率

30-300.00Hz

調節幅值

0.01Hz

頻率穩定度

≤±0.01%

源電壓效應

≤±1%

波形失真度

≤2%（阻性負載）

波形

正弦波

負載效應

≤±1%

局放放電量

≤10PC（滿足輸入400V，輸出0-1kV技術要求，裝置成套供應，確保變頻電源本體的局放水平。）

三角相位角

120°±1°

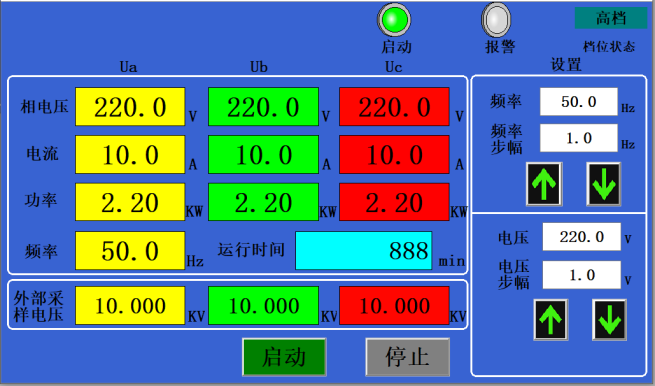

顯示裝置

顯示

10吋彩色液晶LCD觸摸屏

輸出相電壓

分辨率0.1V，精度:±(0.5%讀數+(±0.2%量程)

輸出頻率

分辨率0.1Hz，精度:±0.02%讀數

輸出電流

分辨率0.1A，精度:±(0.5%讀數+(±0.5%量程)

輸出功率

分辨率0.1KW，精度:±（0.5%讀數+(±0.5%量程)

效率

≥85％

控制

輸入分閘/合閘，輸出分閘/合閘，按鈕控制（采用電動操作機構），

具有電源故障輸出，指示燈及急停按鈕；

保護功能

輸出：過流、短路、過載、過熱等保護

抗電強度

輸入、輸出，對機殼：AC1500V/1min ,漏電流＜20mA

絕緣電阻

輸入、輸出，對機殼：≥20M (DC500V)

使用環境

溫度：-20℃～45℃，濕度:10%～90%（25℃，無凝露）海波高度≤2000m
